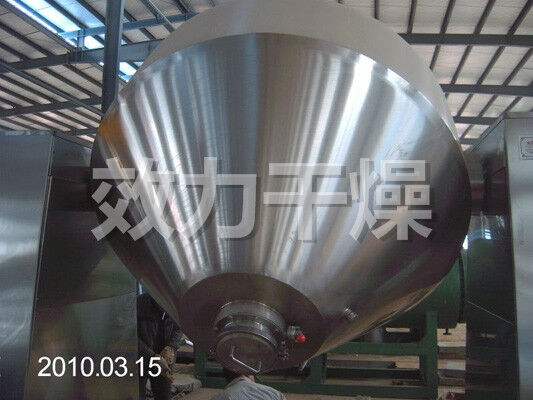

Máy sấy chân không quay hai nón chuyên nghiệp đáng tin cậy cho sản xuất hàng loạt
Giải pháp sấy công nghiệp đáng tin cậy cho sản xuất quy mô lớn Máy sấy chân không quay hai nón chuyên nghiệp dòng SZG được thiết kế để đáp ứng các yêu cầu khắt khe của sản xuất hàng loạt. Kết hợp các công nghệ tiên tiến trong nước và quốc tế, thiết bị này mang đến quy trình sấy ổn định và hiệu quả vượt trội cho các ngành công nghiệp yêu cầu sản lượng lớn mà không ảnh hưởng đến chất lượng sản phẩm.
Ưu điểm cốt lõi cho sản xuất hàng loạt:
Độ tin cậy cơ khí đã được chứng minh: Khác với các máy sấy truyền thống, hệ thống của chúng tôi sử dụng kết nối đàn hồi kép dây đai-xích. Điều này đảm bảo sự đồng tâm hoàn hảo của hai trục, cho phép máy hoạt động ổn định trong các chu kỳ sản xuất liên tục 24/7.
Tùy chọn dung tích lớn: Được thiết kế cho quy mô lớn, dòng sản phẩm của chúng tôi có dung tích từ 100L đến 5000L (với thể tích tải lên đến 2500L), làm cho nó trở thành lựa chọn hàng đầu cho các nhà máy dược phẩm và hóa chất quy mô lớn.
Hiệu quả năng lượng vượt trội: Thiết kế truyền nhiệt có áo khoác đạt hiệu suất nhiệt hơn 200% so với lò sấy tiêu chuẩn, giảm đáng kể chi phí vận hành trên mỗi kg vật liệu sấy.
Kiểm soát quy trình chính xác: Tích hợp điều chỉnh nhiệt độ tự động (20°C đến 160°C) và tùy chọn điều chỉnh tốc độ vô cấp (SZG-A), cung cấp độ chính xác cấp chuyên nghiệp cho các đường cong sấy phức tạp.
Công nghệ niêm phong mạnh mẽ: Được trang bị phớt cơ khí công nghệ Mỹ và khớp nối quay, hệ thống duy trì tính toàn vẹn chân không cao (-0.15 MPa), đảm bảo thu hồi dung môi an toàn và ngăn ngừa ô nhiễm vật liệu.
Nguyên lý hoạt động
◎ Năng lượng nhiệt (như nước nóng, hơi nước áp suất thấp hoặc dầu truyền nhiệt) được đưa vào áo khoác kín, và nhiệt được truyền đến vật liệu đang sấy thông qua vỏ trong.
◎ Được dẫn động bởi nguồn điện, thùng quay chậm, liên tục trộn vật liệu bên trong, do đó nâng cao quá trình sấy.
◎ Vật liệu được đặt dưới chân không, và sự giảm áp suất hơi làm cho độ ẩm (dung môi) trên bề mặt vật liệu đạt đến độ bão hòa và bay hơi, sau đó được máy bơm chân không nhanh chóng thải ra và thu hồi. Quá trình độ ẩm (dung môi) bên trong vật liệu liên tục thẩm thấu ra bề mặt, bay hơi và được thải ra tiếp tục, cho phép vật liệu đạt được mục đích sấy trong thời gian rất ngắn.
Đặc điểm hiệu suất
◎ Khi được gia nhiệt bằng dầu, điều khiển nhiệt độ tự động được sử dụng, phù hợp để sấy các sản phẩm sinh hóa và nguyên liệu thô khoáng sản.
◎ Nhiệt độ có thể dao động từ 20 đến 160°C.
◎ Hiệu suất nhiệt cao, gấp hơn hai lần so với lò sấy thông thường.
◎ Gia nhiệt gián tiếp ngăn ngừa ô nhiễm vật liệu, đáp ứng yêu cầu GMP. Thiết bị dễ bảo trì, vận hành và vệ sinh.
◎ Đề xuất thiết lập quy trình minh họa: thiết lập quy trình thu hồi dung môi.
Vật liệu phù hợp
Thích hợp cho việc cô đặc, trộn, sấy các vật liệu dạng bột, hạt và sợi trong ngành hóa chất, dược phẩm và thực phẩm, cũng như các vật liệu yêu cầu sấy ở nhiệt độ thấp (như sản phẩm sinh hóa). Đặc biệt thích hợp để sấy các vật liệu dễ bị oxy hóa, bay hơi, nhạy cảm với nhiệt, kích ứng mạnh, độc hại và các vật liệu mà tinh thể không thể bị phá hủy.
Thông số kỹ thuật
| Thông số kỹ thuật Tên |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| Dung tích thùng | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| Thể tích tải (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| Diện tích gia nhiệt (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| Tốc độ quay (vòng/phút) | 4 - 6 | |||||||||
| Công suất động cơ (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| Diện tích sàn (dài × rộng)(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| Chiều cao quay(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| Áp suất thiết kế bên trong (MPa) | -0.1-0.15 | |||||||||
| Áp suất thiết kế áo khoác (MPa) | ≤0.3 | |||||||||
| Nhiệt độ vận hành (oC) | Bên trong thùng≤85 áo khoác≤140 | |||||||||
| Khi sử dụng bộ ngưng tụ, máy bơm chân không, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| Model, công suất | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| Khi bộ ngưng tụ không sử dụng, máy bơm chân không... | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| Model, công suất | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| Trọng lượng(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
Lưu ý: Đối với các vật liệu có thể tích thay đổi đáng kể trước và sau khi sấy, hệ số tải có thể được tăng hoặc giảm một cách thích hợp.
