Máy sấy giường chất lỏng rung Máy sấy hạt thực phẩm hóa học dược phẩm

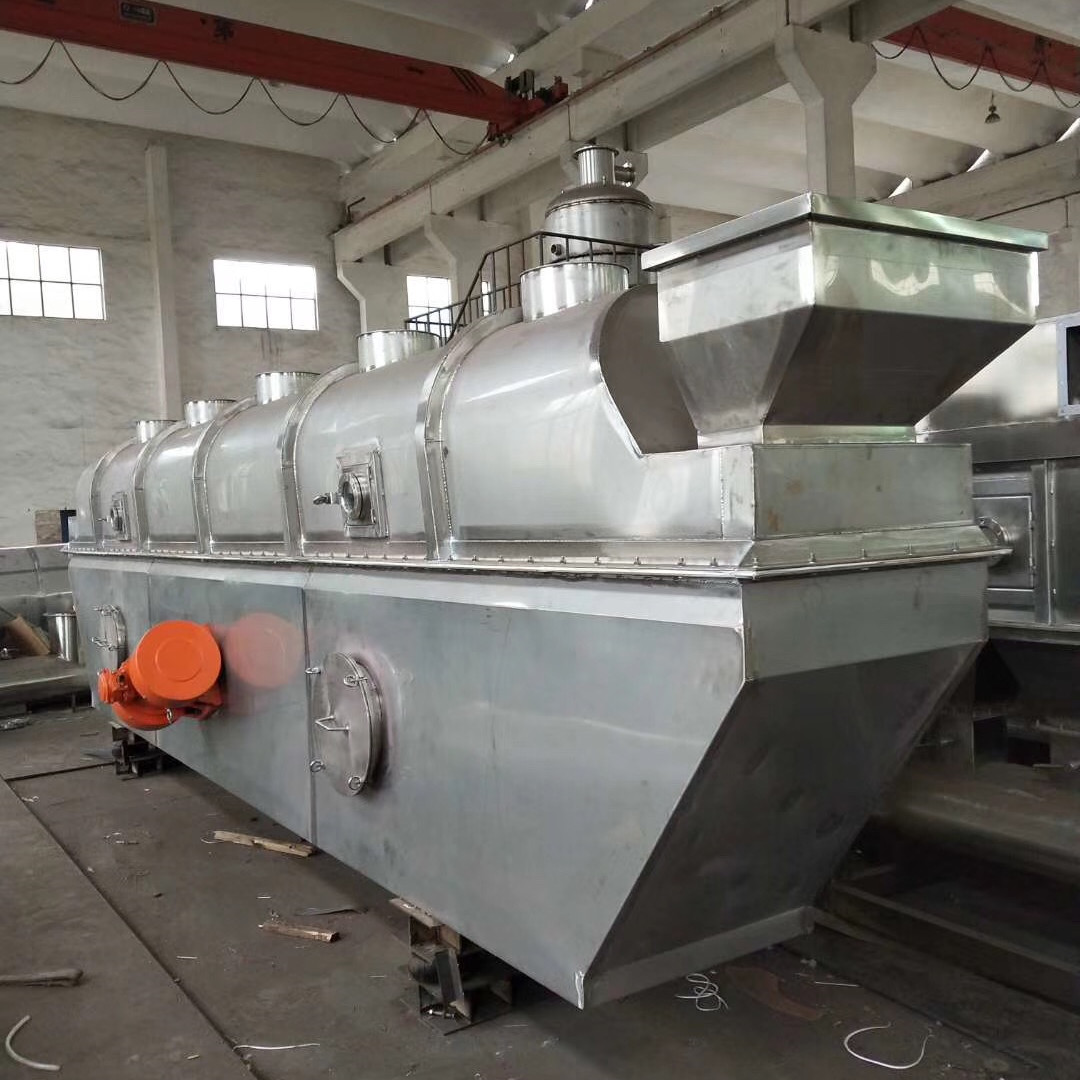

Máy sấy giường có chất lỏng rung động
Nguyên tắc hoạt động của thiết bị
WKS series of vibration fluid bed dryer là một thiết bị sấy khô liên tục cho các hạt không dính. nguyên tắc hoạt động của nó là: không khí lạnh được lọc qua bộ lọc, và sau đó đi vào máy sưởi,và được nung nóng đến một nhiệt độ nhất định, sau đó không khí nóng được phân phối vào giường dưới thông qua nhiều lối vào và chảy lên thông qua tấm lỗ của giường.dưới tác động của lực rung, vật liệu di chuyển lên tiếp tục theo hướng ngang, trong khi trải qua trao đổi nhiệt với không khí nóng đi lên từ dưới, độ ẩm của vật liệu bị bay hơi nhanh chóng,và không khí ướt được thải ra từ quạt ống xả, và vật liệu được sấy khô hoàn toàn và xả ra từ cổng xả.
Đặc điểm của thiết bị
1, thời gian làm khô thiết bị là ngắn, chỉ mất khoảng 6 phút cho toàn bộ quá trình làm khô, các thành phần hiệu quả chung sẽ không bị phá hủy.
2, tấm đệm có thể điều chỉnh được đặt tại cổng xả, bằng cách điều chỉnh chiều cao của tấm đệm,bạn có thể kiểm soát thời gian sấy khô của vật liệu để đảm bảo rằng hàm lượng nước cuối cùng của vật liệu đáp ứng các yêu cầu.
3, tấm perforated áp dụng quá trình áp lực ngược để đảm bảo tính phẳng của tấm perforated, để tránh thời hạn trong quá trình vận hành vật liệu.
4, có nhiều lối vào gió cho giường dưới, do đó không khí nóng qua lớp vật liệu đồng đều hơn.
5, toàn bộ điều trị sưởi điện được áp dụng cho giường dưới sau khi hoàn thành sản xuất, loại bỏ trọng lực hàn, cải thiện độ bền của giường,ống liền mạch có tường dày được áp dụng cho bên trong để tăng cường lực rung đồng đều.
6, ống trung tâm được trang bị động cơ rung được hàn bằng tấm tăng cường theo góc bức xạ rung,hiệu quả truyền lực rung đồng đều đến các bộ phận khác nhau của giường, để vật liệu được đồng đều, trong khi được trang bị trọng lượng có thể tháo rời, để tránh hiện tượng cộng hưởng.
7, chất chống sốc sử dụng mùa xuân đã tắt và làm nóng, hiệu suất nén và hiệu suất bật lại là tốt, lọc hiệu quả lực rung xuống đất,để khắc phục các khiếm khuyết của chất chống va chạm cao su dễ bị lão hóa và tuổi thọ ngắn, vv
8, giường trên được thiết kế để được cố định, có một kết nối mềm với giường dưới, làm giảm tải trọng của động cơ rung, trong khi giảm sức mạnh của giường trên.
9, một phần làm mát được trang bị với phần phía sau, có thể nhanh chóng làm mát vật liệu, vật liệu có thể được đóng gói trực tiếp; không khí lạnh trải qua khử ẩm đầu tiên, và sau đó làm nóng,Giảm độ ẩm không khí lạnh, để đảm bảo rằng hàm lượng nước cuối cùng của vật liệu để đáp ứng các yêu cầu, và nhiệt độ không khí lạnh có thể được thiết lập theo các yêu cầu cụ thể.
10, giường trên được trang bị một số kính quan sát và cửa làm sạch, dễ làm sạch.
11, giường trên sử dụng một số ống thép không gỉ không may để tăng cường, cải thiện sức mạnh, trong khi trên các ống tăng cường không có vật liệu tích lũy.
12, máy sưởi hơi sử dụng vây nhôm ống liền mạch, và được thiết kế theo hình chữ U, với vỏ bên ngoài để ống sưởi có không gian mở rộng và co lại nhiệt,để tránh hiện tượng nứt hàn của máy sưởi thông thường với ống nhiệt cố định do mở rộng và co lại nhiệt, đồng thời cải thiện hiệu quả chuyển nhiệt.

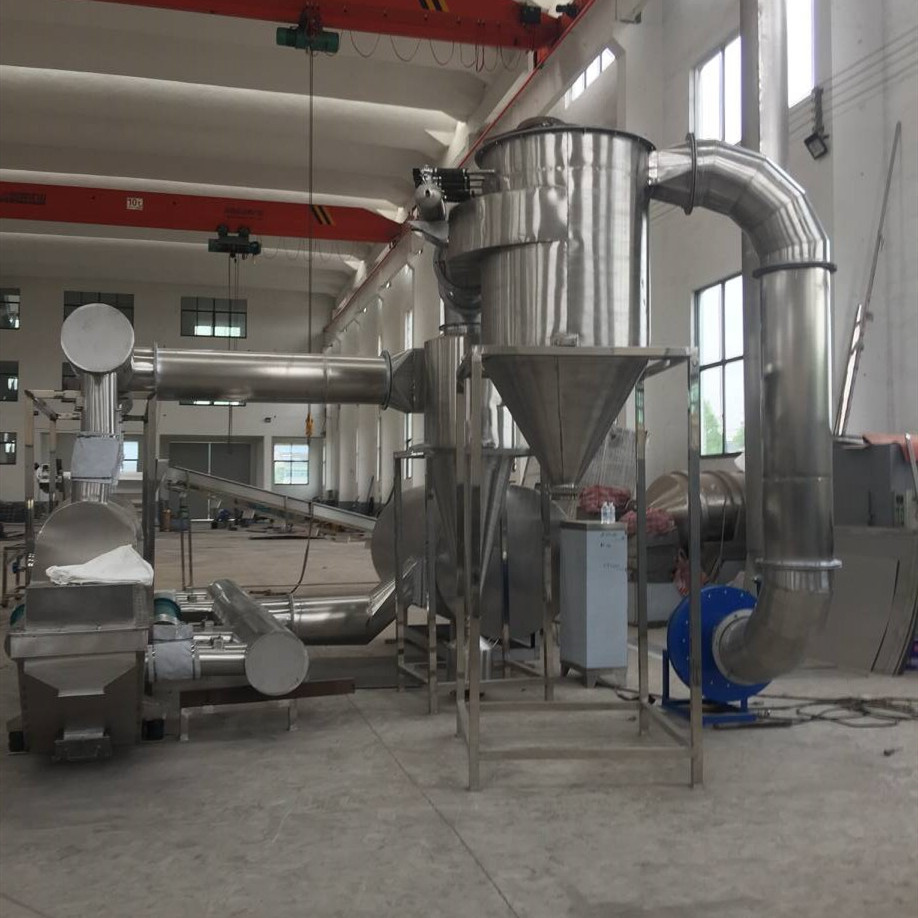

13, sử dụng bộ tách bụi xoáy nón dài hiệu suất cao, làm giảm đáng kể bụi thải, do đó năng suất vật liệu có thể đạt 98%.
Ứng dụng
Công nghiệp rung động máy sấy giường chất lỏng áp dụng cho hóa chất, dược phẩm, thực phẩm, rau khô nước, thực phẩm, khoáng chất và các ngành công nghiệp khác bột, vật liệu hạt, khô,làm mát và các hoạt động khác.
Ví dụ: axit citric, monosodium glutamate, borax, ammonium sulfate, phân bón hỗn hợp, cải xoăn, lụa, bột đậu nành, mủ, hạt, phân, đường.
Các thông số kỹ thuật
| Mô hình | diện tích giường chất lỏng ((m2) | Nhiệt độ không khí vào ((°C) | Nhiệt độ không khí ra ngoài ((°C) | Khả năng bay hơi nước (kg/h) | Sức mạnh động cơ ((kW) | Trọng lượng (kg) |
| WKS-FBD-3*0.3 | 0.9 | 70-140 | 40-70 | 20-35 | 0.8*2 | 1250 |
| WKS-FBD-4.5*0.3 | 1.35 | 70-140 | 40-70 | 35-50 | 0.8*2 | 1250 |
| WKS-FBD-4.5*0.45 | 2.025 | 70-140 | 40-70 | 50-70 | 1.1*2 | 1670 |
| WKS-FBD-4.5*0.6 | 2.7 | 70-140 | 40-70 | 70-90 | 1.1*2 | 1670 |
| WKS-FBD-6*0.45 | 2.7 | 70-140 | 40-70 | 80-100 | 1.5*2 | 2100 |
| WKS-FBD-6*0.6 | 3.6 | 70-140 | 40-70 | 100-130 | 1.5*2 | 2400 |
| WKS-FBD-6*0.75 | 4.5 | 70-140 | 40-70 | 120-140 | 2.2*2 | 2840 |
| WKS-FBD-6*0.9 | 5.4 | 70-140 | 40-70 | 140-170 | 2.2*2 | 3160 |
| WKS-FBD-7.5*0.75 | 5.625 | 70-140 | 40-70 | 150-180 | 2.2*2 | 3200 |
| WKS-FBD-7.5*0.9 | 6.75 | 70-140 | 40-70 | 160-210 | 3.0*2 | 3600 |
